　　大口径椭圆管安装指南

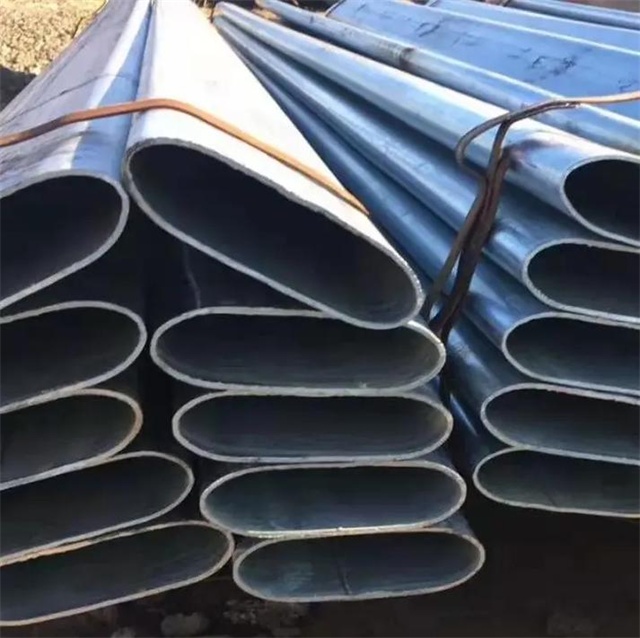

　　大口径椭圆管(长轴≥200mm)因其非标准截面和较大尺寸，安装过程中需特别注意结构稳定性、连接方式及施工精度。以下从安装前准备、安装步骤、关键注意事项等方面详细说明。

　　一、安装前准备

　　1. 材料检查

　　尺寸复核：

　　使用游标卡尺或激光测距仪检查椭圆管的长轴(A)、短轴(B)、壁厚(t)是否符合设计要求，公差需控制在±1%以内。

　　表面质量：

　　检查镀锌层是否完整，无划痕、漏镀或锈蚀;若为喷漆管，需确认漆膜厚度均匀(通常≥80μm)。

　　配件匹配：

　　确保法兰、接头、支架等配件与椭圆管尺寸完全匹配，避免强行安装导致变形。

　　2. 工具与设备

　　专用工具：

　　椭圆管专用卡具(用于固定和定位)。

　　液压弯管机(若需现场弯曲)。

　　扭矩扳手(用于螺栓紧固)。

　　辅助设备：

　　起重机或叉车(用于大口径管吊装)。

　　激光水平仪(确保安装水平度)。

　　焊接设备(若采用焊接连接)。

　　3. 现场勘察

　　基础验收：

　　检查安装基础(如混凝土支架、钢结构)的强度、平整度和垂直度，误差需≤5mm。

　　空间清理：

　　清除安装区域内的障碍物，确保操作空间充足。

　　环境评估：

　　若为户外安装，需考虑风速、温度对焊接或胶接的影响(如风速>5m/s时需采取防风措施)。

　　二、安装步骤

　　1. 定位与固定

　　支架安装：

　　根据设计图纸，在基础上标记支架位置，误差≤3mm。

　　使用膨胀螺栓或焊接将支架固定，确保支架水平度和垂直度。

　　椭圆管吊装：

　　使用吊带或专用卡具吊装椭圆管，避免直接捆绑导致变形。

　　缓慢下放至支架上，初步调整位置。

　　2. 连接方式选择

　　大口径椭圆管的连接方式主要有以下几种，需根据工况选择：

　　3. 调平与校正

　　水平度调整：

　　使用激光水平仪检查椭圆管的水平度，误差≤2mm/m。

　　垂直度校正：

　　对于立管，使用铅垂线或全站仪检查垂直度，误差≤3mm/m。

　　轴线对齐：

　　确保相邻管段的轴线偏差≤5mm，避免应力集中。

　　4. 固定与加固

　　支架加固：

　　在椭圆管与支架接触处加装橡胶垫片，减少振动和摩擦。

　　斜撑安装：

　　对于长跨度管段，需安装斜撑(角度45°-60°)，间距≤3m。

　　防位移措施：

　　在管段端部或弯头处加装限位块，防止热胀冷缩导致位移。

　　三、关键注意事项

　　1. 防止变形

　　吊装限制：

　　单点吊装时，吊点距管端距离≥0.2L(L为管长)，避免局部受力过大。

　　避免碰撞：

　　安装过程中，管段间需保持≥50mm间隙，防止磕碰导致镀锌层损伤。

　　热变形控制：

　　焊接时，采用分段跳焊法，每段长度≤200mm，减少热应力。

　　2. 密封性保障

　　法兰密封：

　　使用金属缠绕垫片或橡胶石棉垫片，厚度≥3mm，螺栓对称紧固3遍。

　　焊接密封：

　　焊缝需进行100%渗透检测(PT)，无裂纹、未熔合等缺陷。

　　胶接密封：

　　胶接面需打磨至Sa2.5级，涂胶后加压固化，压力≥0.2MPa。

　　3. 安全防护

　　高空作业：

　　操作人员需系安全带，作业平台需设置防护栏杆。

　　电气安全：

　　焊接设备需接地，电缆无破损，避免触电风险。

　　防火措施：

　　焊接区域10m内无易燃物，配备灭火器。

　　四、安装后检查

　　外观检查：

　　镀锌层无划伤、锈蚀。

　　焊缝无飞溅、咬边。

　　尺寸复核：

　　使用全站仪检查管段整体直线度，误差≤10mm/10m。

　　压力测试：

　　按设计压力的1.5倍进行水压试验，保压30分钟，无渗漏。

　　运行监测：

　　安装后72小时内，监测管段位移、振动情况，记录数据。

　　五、常见问题与解决方案

　　六、总结

　　大口径椭圆管的安装需严格遵循以下原则：

　　精准定位：确保支架、管段的位置和角度符合设计要求。

　　合理连接：根据工况选择合适的连接方式，保障密封性和强度。

　　防变形控制：通过吊装方式、加固措施减少变形风险。

　　安全第一：落实高空作业、电气、防火等安全措施。

　　通过科学施工和严格验收，可确保大口径椭圆管系统的稳定性和耐久性。
